Modélisation des façades d’un bâti sous la forme d’un cube et irradiation solaire journalière incidente en moyenne mensuelle exprimée en kWh/m².jour à Lyon à la latitude 45,7 ° par ciel clair (nébulosité 0) (Atlas solaire français, 1982, PYC édition)

Orientation du bâti et rayonnement solaire

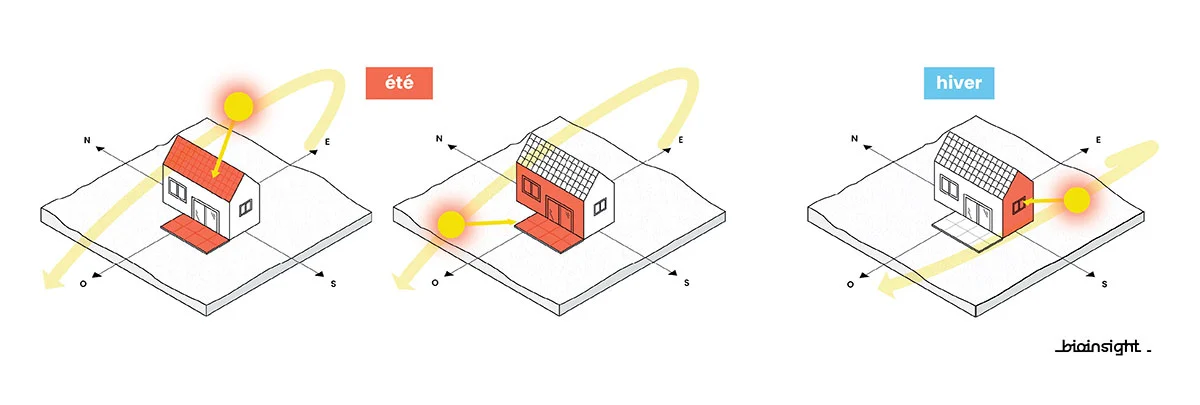

Orientation du bâti suivant un faîtage nord-sud donc une grande façade exposée ouest :                                                                                                 surchauffes urbaines diurnes dans le bâti l’après-midi, le soir et le matin en été (et au cours de vagues de chaleur au printemps  et en automne) ainsi que surchauffes urbaines diurnes sur la terrasse construite à l’ouest ; faibles apports solaires passifs à midi en hiver (conception Luc Laurent-Bioinsight   ; reproduction, adaptation ou diffusion interdites sans autorisation : dépôt de preuve d’antériorité effectué auprès de l’INPI le 25/05/2026)



Orientation du bâti suivant un faîtage nord-sud donc une grande façade exposée ouest. En été : surchauffes urbaines diurnes dans le bâti l’après-midi, le soir et le matin (et au cours de vagues de chaleur au printemps et en automne) ainsi que surchauffes urbaines diurnes sur la terrasse construite à l’ouest ; en hiver :  faibles apports solaires passifs à midi (conception Luc Laurent-Bioinsight ; reproduction, adaptation ou diffusion interdites sans autorisation : dépôt de preuve d’antériorité effectué auprès de l’INPI le 25/05/2026)

En été, à midi, avec un faîtage nord-sud, le soleil est au plus haut : c’est la toiture (ou surface horizontale) qui reçoit le plus d’énergie. En revanche, l’après-midi, le soir et le matin en été, ce sont les plus grandes façades exposées ouest et est qui reçoivent un rayonnement solaire moins haut puis rasant (ou rasant puis moins haut le matin) causant des surchauffes urbaines diurnes dans le bâti et sur la terrasse construite à l’ouest, phénomènes plus marqués lors de vagues de chaleur non seulement en été mais aussi maintenant au printemps et en automne. En hiver, à midi, le soleil est plus bas (hauteur au dessus de l’horizon), avec une amplitude azimutale moins grande au cours de la journée.
C’est ainsi que la plus grande façade orientée ouest ne peut pas bénéficier d’apports solaires passifs hivernaux dont seule la façade sud pourra en bénéficier.

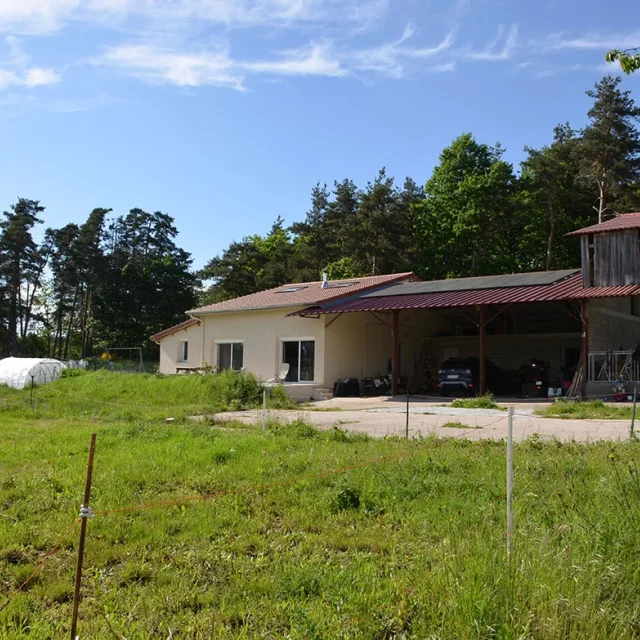

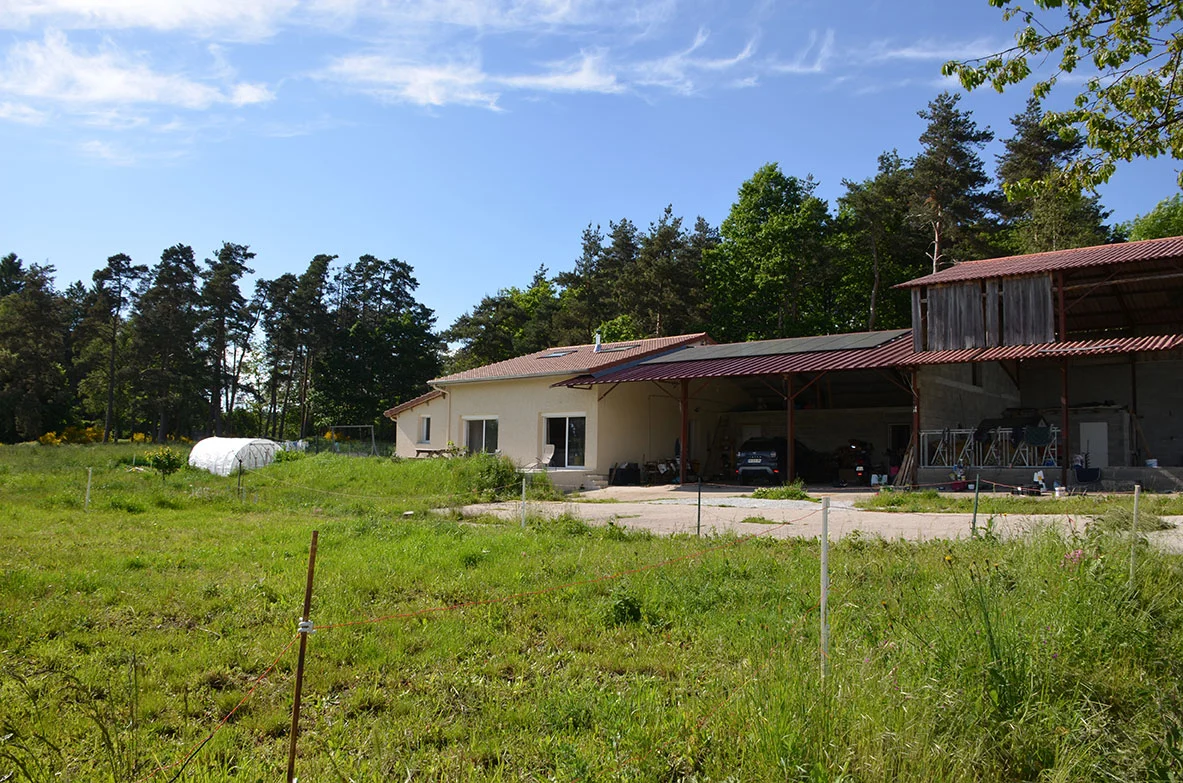

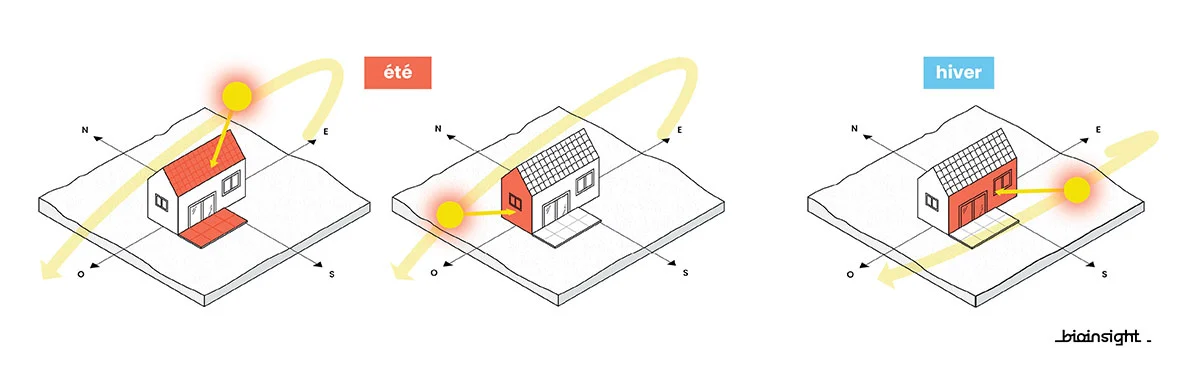

Orientation du bâti suivant un faîtage est-ouest donc une grande façade exposée sud :      moins de surchauffes urbaines diurnes dans le bâti l’après-midi, le soir et le matin en été (et au cours de vagues de chaleur au printemps et en automne) ; la façade sud devrait, toutefois, bénéficier d’une protection solaire (brise soleil, store à projection) et la terrasse construite devrait être évitée ; forts apports solaires passifs à midi en hiver (conception Luc Laurent – Bioinsight  ; reproduction, adaptation ou diffusion interdites sans autorisation : dépôt de preuve d’antériorité effectué auprès de l’INPI le 25/05/2026)



Orientation du bâti suivant un faîtage est-ouest donc une grande façade exposée sud. En été : surchauffes urbaines diurnes dans le bâti réduites l’après-midi, le soir et le matin, la façade sud devrait, toutefois, bénéficier d’une protection solaire (brise soleil, store à projection) et la terrasse construite devrait être évitée ; en hiver : forts apports solaires passifs à midi (conception Luc Laurent – Bioinsight ; reproduction, adaptation ou diffusion interdites sans autorisation : dépôt de preuve d’antériorité effectué auprès de l’INPI le 25/05/2026)

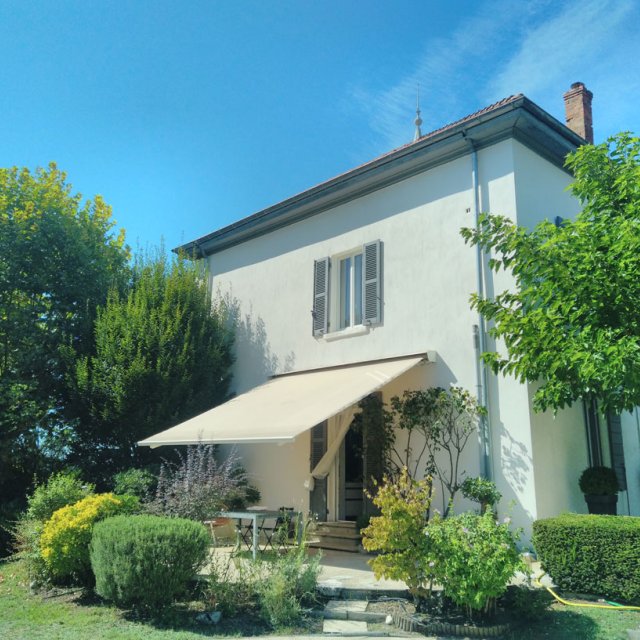

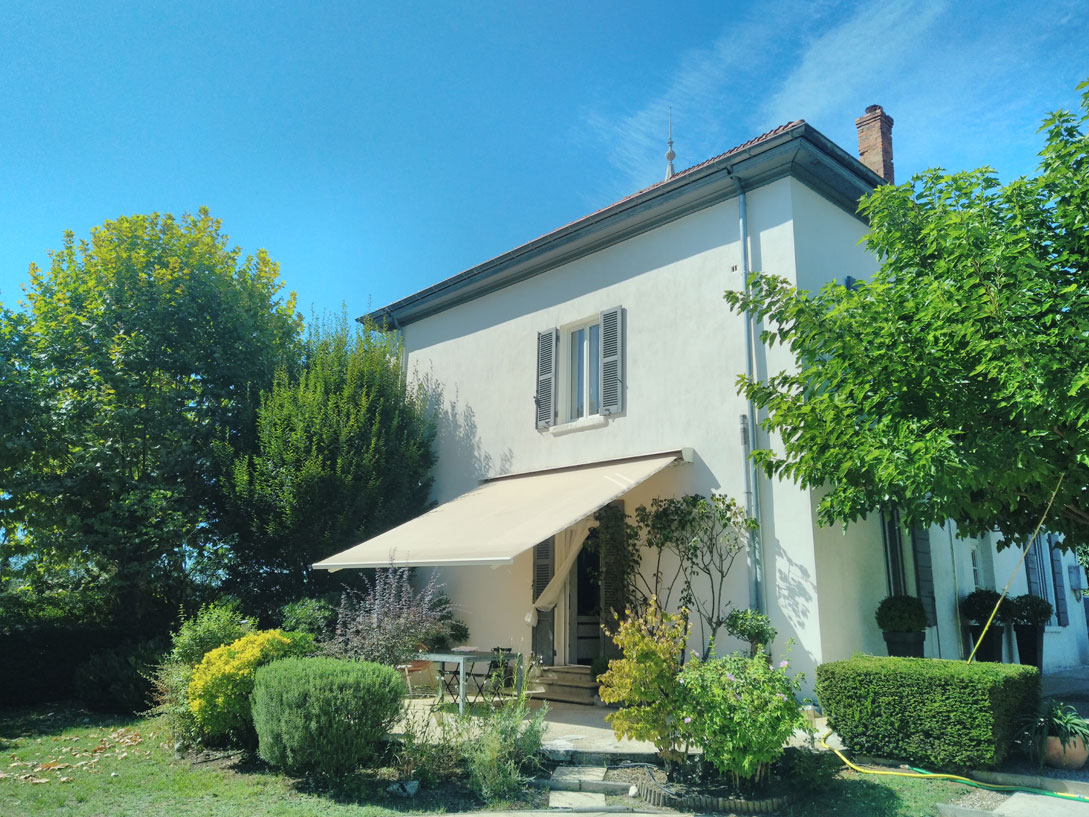

En été, à midi, comme pour un faîtage nord-sud, avec un faîtage est-ouest, c’est la toiture (ou surface horizontale) ainsi que la terrasse construite au sud qui reçoivent le plus d’énergie solaire. En été, pour ce faîtage est-ouest, l’après-midi, le soir et le matin, ce sont les plus petites façades ouest et est qui reçoivent le plus d’énergie solaire, ce qui réduit les surchauffes urbaines diurnes dans le bâti (un store à projection au-dessus des ouvertures de ces façades serait, toutefois, à installer). Dans cette configuration d’orientation du bâti, les ouvertures de la façade sud peuvent être en plus protégées par un brise soleil. En hiver, c’est la plus grande façade sud qui reçoit le plus d’apports solaires passifs.
